האטם החיצוני של המצת הוא הרכיב הנייח היחיד במצת, והוא גם ה"גשר".אשר חיבור מצת ומנוע.

לקחתאטם M18 נפוץ כדוגמה: המצבים השונים של האטם יכולים לשקף את סביבות העבודה השונות; ניתן להשתמש בהם כדי להסיק את השימוש; מצבים שונים אלה כוללים: צבע, עיוות, שלמות, סימני שימוש וכו'.

Cצבע: הצבע ההתחלתי של מכונת הכביסה הוא מגולוון

Iמצב התחלתי (קדמי ואחורי)

 צבע לאחר שימוש רגיל

Aלאחר השימוש, ניתן לראות סימנים ברורים של התקנה ושימוש על האטם. החלק החיצוני ביותר (האטם הימני ביותר) אינו נוגע במושב המצת, כך שהציפוי אינו ניזוק מחיכוך. הטבעת הפנימית השחורה היא משטח המגע שמתאים היטב למושב ההרכבה.

Tהמשטח עם ארבע הקצוות הפונים כלפי מעלה הוא המשטח שמתאים לראש הצילינדר של המנוע. ניתן לראות שהטבעת הפנימית (כולל ארבע הקצוות) שחורה, בעוד שהטבעת החיצונית בצבע ציפוי. הסיבה לכך היא שהטבעת החיצונית מתאימה היטב למושב הרכבה של ראש הצילינדר ואינה חשופה לסביבת הצילינדר, בעוד שהטבעת השחורה הפנימית חשופה בצילינדר בצד המוברג. החיבור השחור הוא משקעי פחמן.

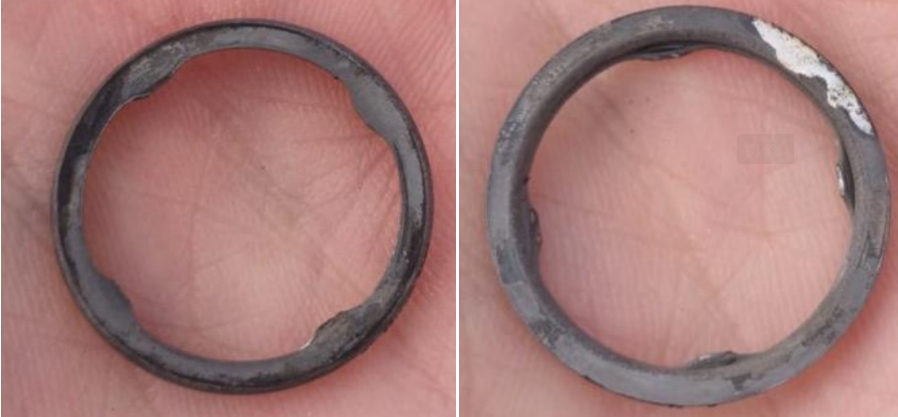

Tהתמונה למעלה מציגה אטם ששינה את צבעו עקב חמצון. הגוש הלבן בתמונה הימנית הוא שארית הציפוי שלא נוטרה לחלוטין. דרגת החמצון של קצה הצד משני צידי האטם זהה. מצב זה מצביע על כך שגז דלף מהאטם במהלך השימוש. הגז בטמפרטורה גבוהה מהצילינדר גרם לאטם לשנות את צבעו.

Dפירוט: עובי האטם לאחר ההתקנה

לאחר התקנת מצת במומנט שצוין, עובי האטם צריך להיות בטווח מסוים;

ערך מומנט ההתקנה של דיסקית M18 הוא 50 ניוטון מטר, וטווח העיוות של דיסקית הוא כ-1.45-1.65 מ"מ (עובי דיסקית התחלתי 2.0 מ"מ).

מצב עובי התחלתי

מצב רגיל לאחר ההתקנה

Iניתן לראות כי לאחר עיוות, הפער באמצע נעלם עקב לחיצה על ידי הכוח המופעל.

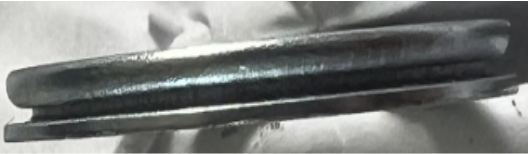

דוגמה: מהתמונה לעיל ברור שהפער באמצע עדיין קיים (ניתן למדוד את העובי כדי לאמת); לכן, שורש דליפת הגז במקרה זה הוא שהוא אינו מותקן כראוי;

Iשלמות: שינויים במראה האטם

מתייחס בעיקר לשלמות 4 ה"טפרים", במיוחד כאשר האטם אינו מוסר, יש לשים לב למצב 4 ה"טפרים".

1.האם ה"טופר"שבור;

2.האם ה"טופר" כפוף קשות כלפי מעלה או כלפי מטה;

אם המצב הנ"ל מתקיים, משמעות הדבר היא שבמהלך תהליך ההתקנה, ה"טופר" נתקע על ההברגה, ותחת התקנת המומנט, ה"טופר" התעוות ואילץ את הדיסקית "לחזור למקומה". במקרה זה, לאחר ההתקנה, מיקום הדיסקית והריכוזיות של גוף המצת יתאזנו (בדקו את עקבות ההתקנה בו זמנית). קיימת סבירות מסוימת שתתרחש דליפה מנקודת התורפה.

סימני שימוש: לאחר ההתקנה, יש לחזק את סימני השקע והחיכוך שהותירו המצת וראש הצילינדר.

Tסימני ה"מדרגה" על משטח ההתקנה נראים בבירור בתמונה. זהו סימן רגיל. מסימן מדרגה זה ניתן גם לשפוט האם ההתקנה רופפת מדי, האם יש סטייה כלשהי במהלך ההתקנה והשימוש, ואת מידת האקסצנטריות וכו'. אלה ממלאים תפקיד עזר בניתוח וקביעת סיבת התקלה..
